انواع نوار نقاله مواد غذایی (کانوایر)

نوار نقاله صنعتی -Conveyor

نوار نقاله یا همان کانوایر صفحات متحرکی هستند که برای انتقال مواد غذایی و محصولات کاربرد دارند. باتوجه به نحوه کاربرد، طول مسیر جابه جایی ، وزن کالا و محصول انواع نوار نقاله متفاوت است. کانوایر در شرکت ها، هایپرهای مواد غذایی، فروشگاه ها، خطوط تولید و بسته بندی مواد غذایی کاربرد دارد. معمولا جنس نوار نقاله از صفحاتی از جنس لاستیک و فلز است که به وسیله یک موتور به حرکت در می آید. بسته به نحوه کاربرد، طول مسیر جابه جایی، وزن کالا و محصول انواع نوار نقاله تفاوت میکند. به عنوان مثال نوار نقاله در یک شرکت الکترونیکی برای جابه جایی آی سی ، خازن و… استفاده می شود با نوار نقاله مورد استفاده در خط تولید و بسته بندی مواد غذایی متفاوت است.نوار نقاله ساخته شده

خرید نوار نقاله

برای خرید نوار نقاله صنعتی مدنظرتان، محصول و  نحوه کار با این دستگاه، بررسی می شود و در خط شما قرار داده می گیرد.

انواع نوار نقاله

از کانوایر ها استفاده های بسیاری می شود که متناسب با کارایی آنها ،می توان این دستگاه را به انواع مختلفی تقسیم کرد: ازجمله کانوایرهای صنعتی عبارتند از :

  • نوار نقاله رولیکی
  • نوار نقاله حلزونی
  • نوار نقاله زنجیری
  • نوار نقاله تسمه ای
  • نوار نقاله فن دار
  • نوار نقاله ویبره
  • نوار بازرسی
  • نوار نقاله تلسکوپی
  • نوار نقاله تسمه تخت
  • نوار نقاله پره دار
  • نوار نقاله دوش دار
  • نوار ویبره فن دار

1.نوار نقاله رولیکی

صفحه متحرک نوار نقاله رولیکی یا رولر کانوایر از تعدادی غلتک و رولیک های توخالی تشکیل شده که تعداد رولیک ها به طول نوار نقاله بستگی دارد و برای انتقال اجسام حجیم و سنگین، در مسافت های کوتاه استفاده می شود. نوار نقاله رولیکی بدون نیاز به نیروی محرکه موتوری می تواند اجسام و محصولات را به صورت دستی و با کمک نیروی گرانشی منتقل کند به این صورت که محصولات بر روی رولیک ها قرار گرفته و با حرکت رول های نوار نقاله جابه جایی صورت می گیرد.

2.نوار نقاله حلزونی

از نوار نقاله حلزونی با نام اسکرو کانوایر،مارپیچ و یا ماردونی استفاده می شود. از این دستگاه جهت انتقال مواد گرانولی،دانه ای، پودری و فله ای در مسافت های کوتاه عمودی و افقی به دلیل امکان چندین ورودی و خروجی استفاده می شودو به هیچ عنوان برای مسافت های طولانی توصیه نمی شود.
نوار نقاله های حلزونی در صنایع مختلف از جمله صنایع غذایی و تبدیلی ،صنایع دارویی و شیمیایی،صنایع وابسته به معدن،صنایع تولید خوراک دام و طیور ،صنایع فولادی ،صنایع سیمان، کانی هاو … کاربرد دارند. این دستگاه از یک سری ماردون داخل یک لوله و یک تیغه مارپیچ فلزی و مقاوم تشکیل شده است که با یک حرکت چرخشی با کمک نیروی الکتروگیربکس باعث انتقال مواد در مسیر های کوتاه می شود.

3.نوار نقاله زنجیری

نوار نقاله زنجیری به دلیل جنس فلزی و نوع ساختار زنجیری شکل، جزء نوار نقاله های مقاوم محسوب می شود. این دستگاه به علت زنجیری بودن صفحه متحرکش ،دارای انعطاف پذیری بالایی می باشد .با استفاده از این نوار نقاله میتوان بسیاری از موادغذایی، مواد دارویی، مواد معدنی، مواد فولادی،مواد بهداشتی، مواد فله ای و غیر بسته بندی را در فاصله های طولانی جا به جا کرد .
نام دیگر نوار نقاله زنجیری چین کانوایر است . این دستگاه در صنایع مختلفی از جمله صنایع غذایی، صنایع دارویی، صنایع فولادی،معادن و… کاربرد بسیاری دارد. شاید برای شما سوالی مطرح شود در باب اینکه آیا می توان برای انتقال مواد سنگین ،دارای لبه تیز و یا حتی مواد داغ از این نوار استفاده کرد یا خیر؟ بدون شک در پاسخ به این سوال می توان گفت بله شما می توانید از نوار نقاله زنجیری برای انتقال چنین موادی استفاده کنید زیرا این نوارنقاله ها از استحکام بالایی برخوردارند و در معرض خرابی و پوسیدگی قرار نمی گیرد.

4.نوار نقاله تسمه ای

از نوار نقاله تسمه ای یا بلت کانوایر برای جداسازی ، سورتینگ، انتقال و جا به جایی مواد فله ای یا بسته بندی شده استفاده می شود . تسمه این دستگاه پلاستیکی است و در صنایع گوناگون مانند کشاورزی،معدنی،بهداشتی ،شیمیایی و غذایی و… استفاده می شود . بلت کانوایر همچنین در بخش های مختلفی نظیر بارگیری، خطوط تولید، مونتاژو بسته بندی،حمل و نقل مواد فله ای (مانند مواد معدنی ،مواد غذایی یا کشاورزی )و … کاربرد دارد.

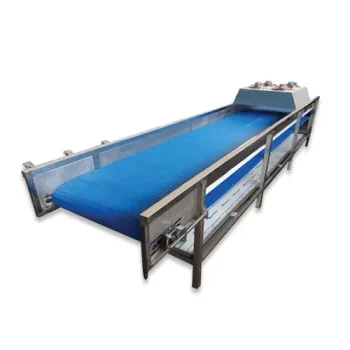

5.نوار نقاله فن دار

دستگاه نوار نقاله فن دار بیشتر در خطوط کامل شستشوی سبزیجات و میوه استفاده می شود . از این دستگاه بیشتر برای گرفتن نم و رطوبت محصولات بعد از مراحل شستشوی کامل استفاده می شود . نوار نقاله فن دار موقع کار دارای ثبات و پایداری بوده و از استحکام بالایی برخوردار است و دارای سینی آب جمع کن می باشد.

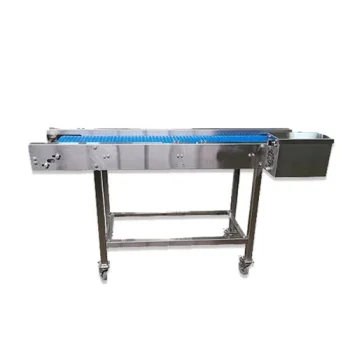

6.نوار نقاله ویبره

از این دستگاه در خط تولید خرما ، برخی میوه و سبزیجات … جهت خشک کردن و گرفتن آب از روی محصولات استفاده می شود .نوار نقاله ویبره در هنگام کار دارای ثبات و پایداری است و امکان اضافه کردن کنترل سرعت به دستگاه وجود دارد. طول دستگاه 1و 2 متری است و دارای مکانیزم لرزشی می باشد و برای مسیر های کوتاه از این دستگاه استفاده می شود.

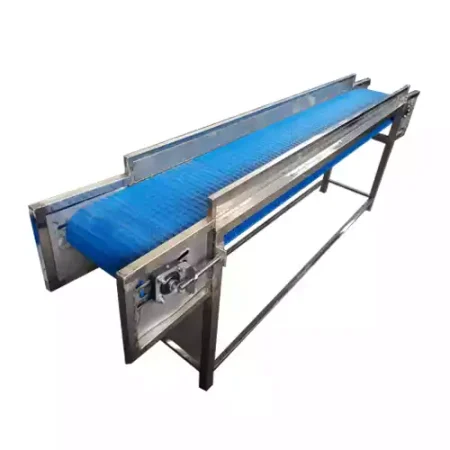

7.نوار بازرسی

این نوار جهت انتقال مواد غذایی و سایر محصولات و حتی بعد از خطوط شستشو و سایر خطوط مرتبط قرار می گیرد. نوار بازرسی همان طور که از نامش پیداست در هنگام انتقال برای بازرسی محصولات است به این صورت که بعد از شستشوی میوه و محصولات یک اپراتور بر سر دستگاه قرار میگیرد و محصولاتی که دچار خرابی شده اند یا آسیب دیده اند و یا حتی اندازه یکسانی ندارند را جداسازی می کنند .

8.نوار نقاله تلسکوپی

یکی از پرکاربرد ترین تجهیزات صنعتی در صنعت بارگیری و تخلیه بار کانوایر یا نوار نقاله تلسکوپی می باشد که به عنوان نوار نقاله بارگیری هم شناخته می شود. از این نوار نقاله جهت بارگیری انواع مختلف کارتن ها و محصولاتی که در مجموعه های بزرگ بسته بندی شده اند و می خواهند درون ماشین های حمل با متراژ بزرگ بارگیری شوند از آنها استفاده می شود. از این نوار نقاله در صنایع مختلفی مانند انبار ها و کارخانجات مواد غذایی و…استفاده می شود . طول این نوار نقاله ها قابل تغییر است و می توان در موارد مختلف طول آنها را کم و زیاد کرد.

9 .نوار نقاله تسمه تخت

یکی از رایج ترین و پرکاربرد ترین نوع کانوایر ها تسمه تخت می باشد که معمولا از جنس پلاستیک است .تسمه این نوار نقاله از تنوع بالایی در بازار برخوردار است و متقاضیان هرکدام بسته به نیاز خود مدل های گوناگون آن را سفارش می دهند. از این نوار نقاله بیشتر در تولیدی ها استفاده می شود .

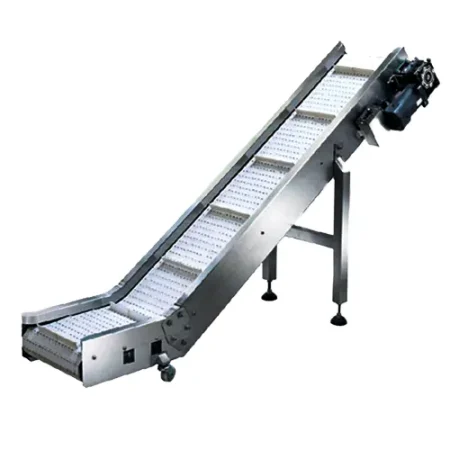

10.نوار نقاله پره دار

نوار نقاله های پره دار در مدل های خود دارای دیواره های عمودی کوتاه به شکل مانع هستند . جهت استفاده های مختلف از این نوار ها می توان ارتفاع این دیواره ها را کوتاه و یا بلند تر کرد و این امکان را ایجاد کرد تا محصولات گوناگون بتوانند در ارتفاع مختلف انتقال پیدا کنند. از این دستگاه می توان در کارخانه های آرد و غلات و مراحل پایانی خطوط تولید که محصولات نهایی بسته بندی شده اند استفاده کرد .

11.نوار نقاله دوش دار

یکی از مهم ترین و در واقع پرکاربرد ترین تجهیزات صنعتی در صنایع غذایی نوار نقاله دوش دار می باشد . اسکلت این دستگاه باید فلزی باشد . موتور گیربکس و شاسی که داخل این دستگاه به کار می رود باید باتوجه به طول و عرض نوار و وزن ماده ای که برای انتقال بر روی آن قرار می گیرد انتخاب شود. بهتر است از موتور های سه فاز در این دستگاه استفاده شود.جنس نوار نقاله ای که بر روی این دستگاه قرار می گیرد باید بلت دار یا مدولار باشد . برروی این دستگاه دوش های شستشو و دستگاه آب تصفیه کن نصب می شود ک از اتلاف آب جلوگیری می کند . این دوش ها با فشار آب بالا باعث شستشوی بهتر مرکبات و سبزیجات می شود .

12.نوار نقاله ویبره دوش دار

نوار نقاله ویبره دوش دار مانند نوار نقاله دوش دار است با این تفاوت که بر روی این دستگاه یک موتور ویبره که به آن ویبراتور هم می گویند نصب می شود که نوار درحین حرکت باعث لرزش و ویبره می شود و دلیل آن این است که مثلا سبزیجاتی را که آبکشی کردیم به طور کامل آبشان گرفته شود . برای کم و زیاد کردن سرعت این دستگاه ها باید از اینورتر استفاده شودکه در صورت نیاز می توان برای مشتریان نصب کرد.

در مطالب فوق تقریبا به انواع نوار نقاله ها در صنایع مختلف اشاره شد اما موضوع مورد بحث ما در این مقاله نوار نقاله هایی است که در صنایع غذایی به کار می رود در زیر به برخی نکات و ویژگی های این نوع نوار نقاله ها اشاره می کنیم :

چه اصولی را باید در انتخاب خطوط انتقال مواد در صنایع غذایی مد نظر قرار داد؟

      • مشخص کردن نوع ماده ای که باید منتقل شود
      • تعیین فشار و حجم مورد نیاز
      • مشخص نمودن مسیر انتقال
      • در نظر گرفتن هزینه های مربوط به خط انتقال
      • بررسی نکات فنی خطوط انتقال مواد
      • تاثیر شرایط محیطی بر خط انتقال
      • بررسی قوانین و استانداردهای مربوط به خطوط انتقال مواد

از کانوایر ها در صنایع غذایی چه استفاده هایی می شود ؟

نوار نقاله ها در صنایع غذایی کاربرد چشمگیری دارند. در خطوط تولید مواد غذایی و خطوط شستشوی میوه و سبزیجات از نوار نقاله ها به شکل های مختلف استفاده می شود . تمامی مراحل پاک کردن، شستشو،لیبل زدن،فرآوری ،بسته بندی و … با استفاده از این دستگاه انجام می شود .اگر بخواهیم به بحث درباره قیمت نوار نقاله هایی که در صنایع غذایی به کار می روند بپردازیم باد بگوییم که قیمت شاخصی نمی توان برای آن ها در نظر گرفت و بسته به طول و اندازه ومیزان مصرف خط انتقال آنها دارد.

انواع نوار نقاله مواد غذایی :

به طور کلی از 3 نوع تسمه در نوار نقاله های صنایع غذایی استفاده می شود.

      1. تسمه نقاله پی یو
      2. تسمه نقاله پی وی سی
      3. تسمه نقاله مدولار

تسمه نقاله پی یو

این تسمه ها اصولا سفید رنگ،ضد روغن،دارای مقاومت بالا و آنتی استاتیک می باشند.تسمه نقاله های پی یو در برابر سایش،روغن و گریس از مقاومت بالایی برخوردارندوهمچنین مقاومت عالی در برابر مواد اسیدی و قلیایی دارند. از این تسمه نقاله جهت استفاده در حمل و نقل مواد استفاده می شود و در سایز های متنوع می توان آنها را تهیه کرد. این تسمه نقاله را با خیال راحت می توانید خرید کنید زیرا بدون نیاز به نگهداری و تعمیرات می باشد .

تسمه نقاله پی وی سی

این تسمه نقاله ها اکثرا به رنگ سبز و سفید می باشند و در ضخامت 1 الی 6 میلی متر تولید می شوند. هرچه ضخامت این تسمه ها بیشتر باشد تعداد نخ و منجید مورد استفاده در تسمه بیشتر شده و تسمه دارای مقاومت بیشتر می شوند .تسمه های پی وی سی در برابر آب و بخار داغ، اشعه های مختلف و پرتوهای یووی ،حرارت،روغن گیریس و سایر حلال ها و مواد اسیدی و شیمیایی دارای مقاومت بالایی است .

برخی ویژگی های چشمگیر این تسمه ها عبارتند از :

      1.  در دونوع شطرنجی و پلی استر تولید می شود. (زمانی که ماده حمل شده با آب همراه است از نوع شطرنجی استفاده می شود)
      2. مناسب برای صنایع غذایی دارویی
      3. دارای خاصیت آنتی استاتیک
      4. دارای انعطاف پذیری مناسب
      5. ساییدگی کم
      6. قیمت مناسب

تسمه نقاله مدولار

تسمه نقاله مدولار قابل طراحی در انواع رنگ ها می باشد .این تسمه ها به صورت مشبک یا پله ای می باشند و طراحی و تولید این تسمه ها بر اساس طول و عرض مورد نیاز مشتری می باشد. از این تسمه نقاله می توان در خطوط آبکشی و شستشوی سبزیجات و مرکبات استفاده کرد همچنین می توان از این تسمه ها در حمل مواد سنگین و قطعات هم استفاده کرد .

مزایای نوار نقاله چیست؟

      •  عدم ایجاد آلودگی زیست محیطی نسبت به سایر وسایل حمل و نقل
      • توانایی جابجایی مواد به صورت مداوم و در مدت زمان طولانی
      • کاهش نیروی انسانی مورد نیاز جهت انتقال و جابجایی مواد
      • جلوگیری از تماس نیروی انسانی با مواد سمی و خطرناک
      • ایمنی بسیار بالا هم برای بار هم برای اپراتور
      • امکان انتقال مواد در جهت های متفاوت
      •  امکان تنظیم سرعت حرکت تسمه نقاله
      • کاهش چشمگیر هزینه های عملیاتی
      • عدم ایجاد آلودگی صوتی
      • افزایش راندمان و کارایی
      • اشغال نمودن فضای کم
      •  توان مصرفی پایین

نکات مهم در طراحی ساخت کانوایر ها

برای طراحی اصولی تر و ساخت نوار نقاله کار آمد بهتر است به نکات زیر توجه کنید:

      1. برای افزایش سرعت تعمیر،نگهداری و عیب یابی کانوایر و کاهش نیروی انسانی بهتر است از سیستم مانیتنورینگ برروی دستگاه استفاده شود
      2. تلاش برای استفاده مناسب از رولیک ها و سایر قطعات جهت کاهش آلودگی صوتی کانوایر
      3. برای کاهش هزینه های نصب و راه اندازی بهتر است طراحی و ساخت کانوایر ها ساده تر باشد.
      4. طراحی کانوایر ها باید به گونه ای باشد که فضاهای کوچک یا بدون استفاده را در برگیرد.

نحوه عملکرد نوارنقاله-کانوایر

دستگاه نوار نقاله ساختار پیچیده و سختی ندارد و نحوه کار آن بسیار ساده است .نحوه عملکرد این دستگاه را می توان با به حرکت در آوردن یک محور به کمک یک الکتروموتور تعریف کرد، به این صورت که در یک سمت این دستگاه وسیله ای استوانه ای شکل درام به الکترو موتو وصل شده و در سمت دیگر این وسیله استوانه ای آزاد است. هر دوی این درام ها به کمک یک تسمه به حالت مارپیچی به هم متصل اند و زمانی که درام متصل به الکترو موتور به چرخش در می آید، اصطکاک تسمه باعث می شود درام آزاد به حرکت درآید و هر جسم،ماده، بسته یا محصولی که روی تسمه قرار دارد به راحتی جا به جا شود.برای اینکه آلودگی صوتی و اصطکاک ناشی از این فرآیند کاهش یابد باید از بلبرینگ و یا غلتک ها استفاده شود .

نوار نقاله دست دوم بخرم یا نخرم؟

برای خرید نوار نقاله بهتر است نوار نقاله نو بخریم و از خرید نوار نقاله دست دوم بپرهیزیم زیرا نوار نقاله دستگاهی است که دائما به طور پیوسته و طولانی مورد استفاده قرار می گیرد و به همین منظور در معرض آسیب و خرابی است.
اکثرا مشتریان به علت عدم آگاهی از نوار نقاله های دست دوم خرید می کنند غافل از اینکه هزینه های تعمیر ،تعویض قطعات،نگهداری و… این دستگاه ها چشمگیر است و احتمال خرابی و فرسودگی آنها بیشتر است و در صورت خرابی های مکرر و تعویض قطعات مشتری نیاز به خرید مجدد دستگاه پیدا میکند .
توصیه ما به شما خرید نوار نقاله نو می باشد و به هیچ وجه به شما خرید نوار نقاله دست دوم را پیشنهاد نمی کنیم از این رو پیشنهاد می کنیم قبل از خرید با کارشناسان نیکوپک درتماس باشید:۰۹۲۲۰۶۶۹۴۵۰ – ۰۳۱۳۳۹۳۱۳۶۰
